?紫銅，是工業(yè)純銅。因其具有玫瑰紅色，表面形成氧化膜后呈紫色，故一般稱為紫銅，也稱紅銅。它是含有一定氧的銅，因而又稱含氧銅，有時也可看作銅合金。紫銅，又名紅銅，具有很好的導電性和導熱性，塑性極好，易于熱壓和冷壓力加工，大量用于制造電線、電纜、電刷、電火花專用蝕電蝕銅等要求導電性良好的產(chǎn)品。

紫銅的電導率和熱導率僅次于銀，廣泛用于制作導電、導熱器材。紫銅在大氣、海水和某些非氧化性酸（鹽酸、稀硫酸）、堿、鹽溶液及多種有機酸（醋酸、檸檬酸）中，有良好的耐蝕性，用于化學工業(yè)。另外，紫銅有良好的焊接性，可經(jīng)冷、熱塑性加工制成各種半成品和成品。20世紀70年代，紫銅的產(chǎn)量超過了其他各類銅合金的總產(chǎn)量。

紫銅性能

普通性能

紫銅是比較純凈的一種銅，一般可近似認為是純銅，導電性、塑性都較好，但強度、硬度較差一些。紫銅具有優(yōu)良的導熱性、延展性和耐蝕性。紫銅中的微量雜質(zhì)對銅的導電、導熱性能有嚴重影響。其中鈦、磷、鐵、硅等顯著降低電導率，而鎘、鋅等則影響很小。硫、硒、碲等在銅中的固溶度很小，可與銅生成脆性化合物，對導電性影響不大，但能降低加工塑性。

紫銅在大氣、海水和某些非氧化性酸（鹽酸、稀硫酸）、堿、鹽溶液及多種有機酸（醋酸、檸檬酸）中，有良好的耐蝕性，用于化學工業(yè)。另外，紫銅有良好的焊接性，可經(jīng)冷、熱塑性加工制成各種半成品和成品。20世紀70年代，紫銅的產(chǎn)量超過了其他各類銅合金的總產(chǎn)量。

物理性能

紫銅中的微量雜質(zhì)對銅的導電、導熱性能有嚴重影響。其中鈦、磷、鐵、硅等顯著降低電導率，而鎘、鋅等則影響很小。氧、硫、硒、碲等在銅中的固溶度很小，可與銅生成脆性化合物，對導電性影響不大，但能降低加工塑性。普通紫銅在含氫或一氧化碳的還原性氣氛中加熱時，氫或一氧化碳易與晶界的氧化亞銅（Cu2O）作用，產(chǎn)生高壓水蒸氣或二氧化碳氣體，可使銅破裂。這種現(xiàn)象常稱為銅的“氫病”。氧對銅的焊接性有害。鉍或鉛與銅生成低熔點共晶，使銅產(chǎn)生熱脆；而脆性的鉍呈薄膜狀分布在晶界時，又使銅產(chǎn)生冷脆。磷能顯著降低銅的導電性,但可提高銅液的流動性，改善焊接性。適量的鉛、碲、硫等能改善可切削性。紫銅退火板材的室溫抗拉強度為22～25公斤力/毫米2,伸長率為45～50%，布氏硬度（HB）為35～45。

純銅導熱系數(shù)為386.4 W/(m·K)。

動態(tài)力學特性參數(shù)

1.彈性模量：彈性模量是材料在受到一定應力時發(fā)生彈性形變的能力大小的量度，用E表示。彈性模量給出了材料的剛性程度，具有重要的材料性質(zhì)參數(shù)。對于紫銅，其彈性模量約為100-110 GPa。

2.剪切模量：剪切模量是指材料在受到剪切應力時變形產(chǎn)生的反力與應力之比，在材料力學中具有重要的作用。對于紫銅，其剪切模量約為45-50 GPa。

3.泊松比：泊松比是指材料在各向同性條件下，在一個方向上受到壓力時，將在垂直于此方向的兩個方向上等比例地膨脹或收縮的比值。泊松比是介于0和0.5之間的數(shù)值，對于紫銅，其泊松比約為0.33。

用途

紫銅的用途比純鐵廣泛得多，每年有50%的銅被電解提純?yōu)榧冦~，用于電氣工業(yè)。這里所說的紫銅，確實要非常純，含銅達99.95%以上才行，極少量的雜質(zhì)，特別是磷、砷、鋁等，會大大降低銅的導電率。主要用于制作發(fā)電機、母線、電纜、開關裝置、變壓器等電工器材和熱交換器、管道、太陽能加熱裝置的平板集熱器等導熱器材。銅中含氧（煉銅時容易混入少量氧）對導電率影響很大，用于電氣工業(yè)的銅一般都必須是無氧銅。另外，鉛、銻、鉍等雜質(zhì)會使銅的結(jié)晶不能結(jié)合在一起，造成熱脆，也會影響純銅的加工。這種純度很高的純銅，一般用電解法精制：把不純銅（即粗銅）作陽極，純銅作陰極，以硫酸銅溶液為電解液。當電流通過后，陽極上不純的銅逐漸熔解，純銅便逐漸沉淀在陰極上。這樣精制而得的銅。純度可達99.99%。

紫銅還用于電機短路環(huán)，電磁加熱感應器的制作和大功率電子元件上面，接線排接線端子之類的。

紫銅也運用到了門、窗、扶手等家具及裝飾上。

紫銅的焊接

1、氧乙炔焊

紫銅氧乙炔焊時可采用絲201（或絲202）焊絲與熔劑301。焊前經(jīng)400~700℃預熱，焊接火焰采用中性焰和較大的火焰功率。采用較少的焊接層數(shù)，焊后錘擊焊縫減小焊接應力。

2、焊條電弧焊

紫銅焊條電弧焊可選用銅107或銅227焊條。電源采用直流反接。焊前預熱溫度300~500℃，焊接時采用短弧、直線往返運條，焊后錘擊焊縫，減小焊接應力。

3、鎢極氬弧焊

紫銅鎢極氬弧焊所用的焊絲及熔劑與氧乙炔焊時相同，電源采用直流正接。焊前要預熱，但溫度不宜過高。

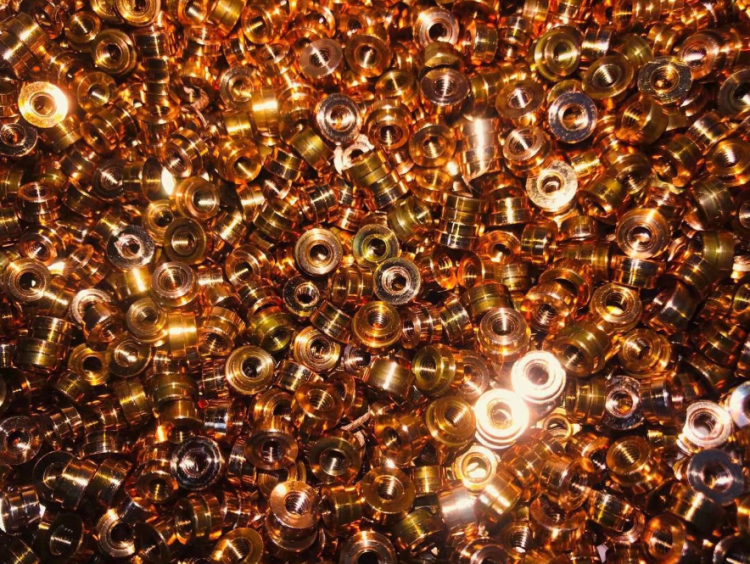

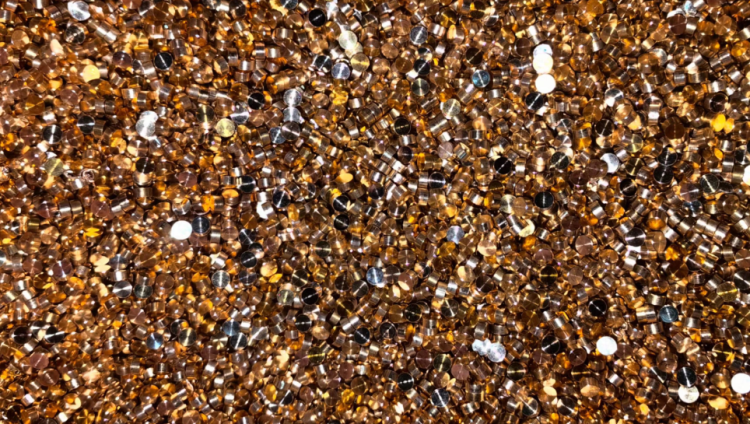

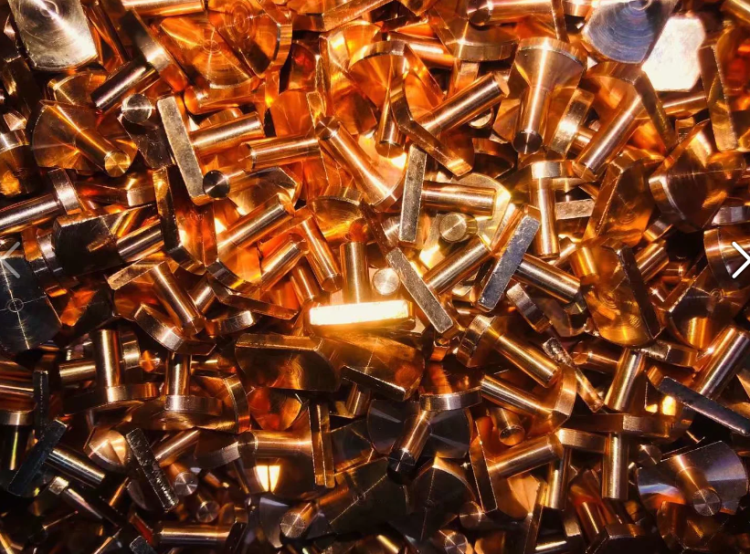

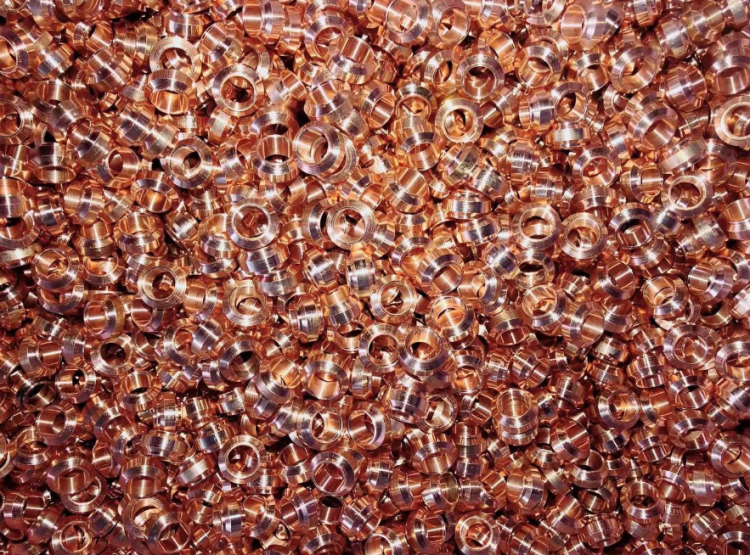

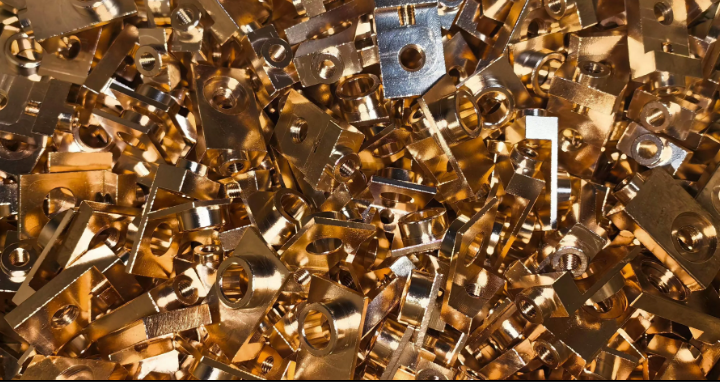

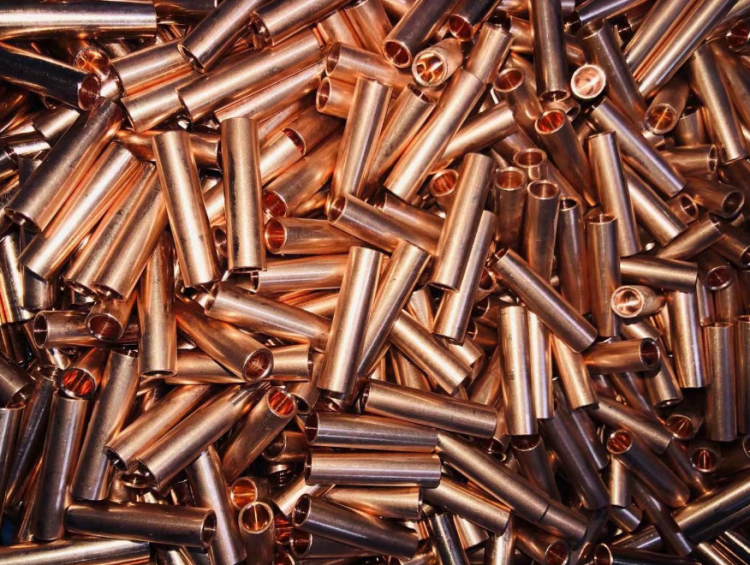

以下是一些我們加工的紫銅產(chǎn)品實拍
